- Модель:SSR-40DA
- Артикул:A-9-2
- 48

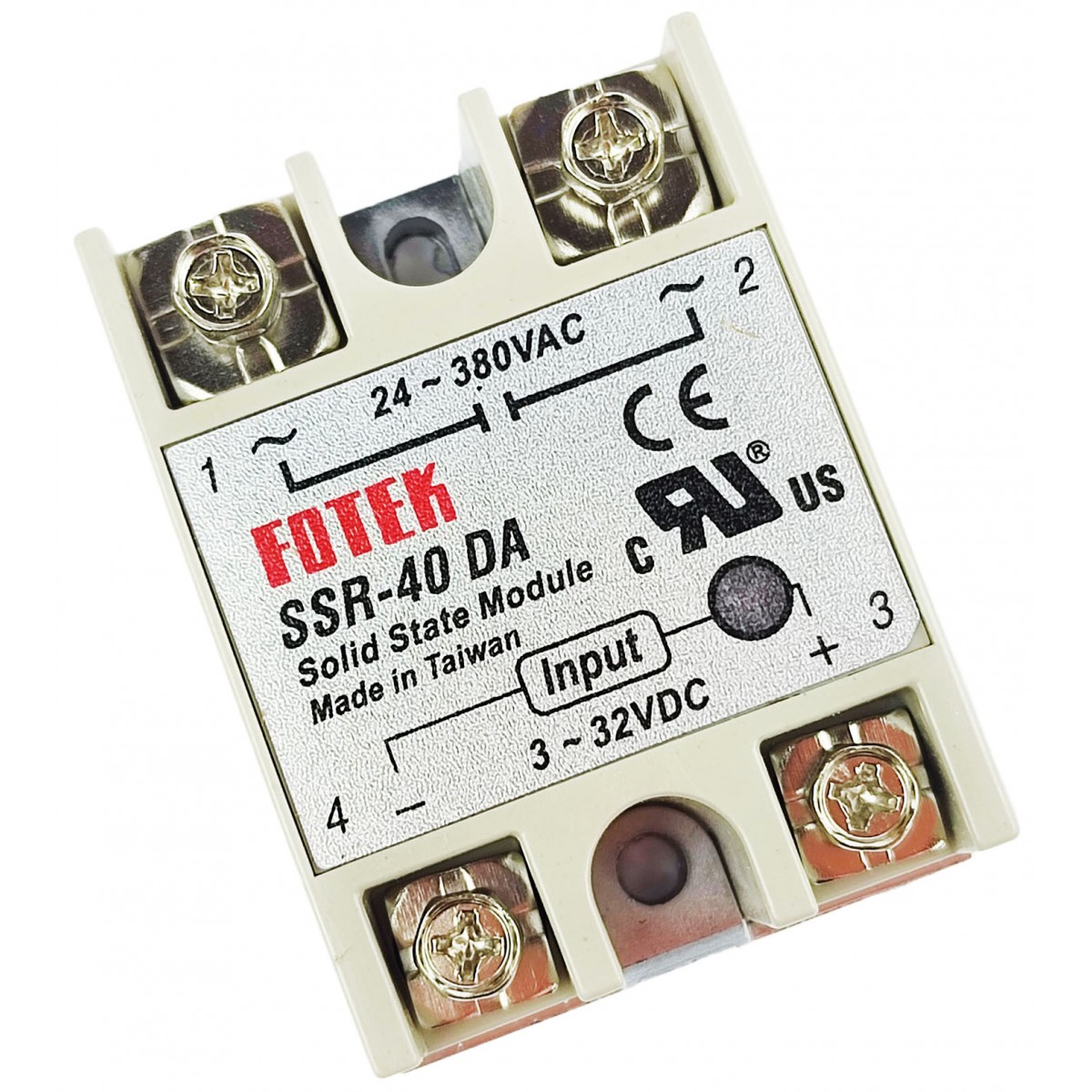

Твердотельное или полупроводниковое реле SSR-40DA предназначено для бесконтактной коммутации нагревательных элементов, преимущественно нагревательных элементов (ТЭН), осветительных приборов, ламп накаливания и прочего электрооборудования с резистивной нагрузкой.
Также решает вопрос при сборке схем где время реакции на поступивший сигнал должно быть моментальным, тысячные доли миллисекунды, отсутствие гистерезиса, широкий температурный диапазон, бесшумность коммутации.
Реле не предназначено для коммутации индуктивной нагрузки!!!
(Асинхронные двигатели, электромагниты, катушки дросселей, трансформаторы, выпрямители, преобразователи построенные на тиристорах. ... Примером данного вида нагрузок может быть конденсатор.)
Однако они могут использоваться для этих целей при выполнении следующих условий.
1. Реле должно быть подобрано с 5-8 кратным запасом мощности.
2. Реле должно быть установлено на радиатор охлаждения ( желательно с вентилятором обдува)
Характеристики:
Модель: SSR-40DA
Ном. управляющее напряжение 3-32В постоянного тока
Ном. напряжение нагрузки 24-380В
Макс. ток нагрузки 40А
Резистивная нагрузка +-12А -2000-3000 Ват
Индуктивная нагрузка 5А +-700-1000 Ват
Диапазон рабочих температур -20°С +70°С
ВАЖНО!!! При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °С реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения.
