- Модель:REX-C100FK02-V-DN-K2
- Артикул:REX-C100FK02-V-DN-K2
- 1

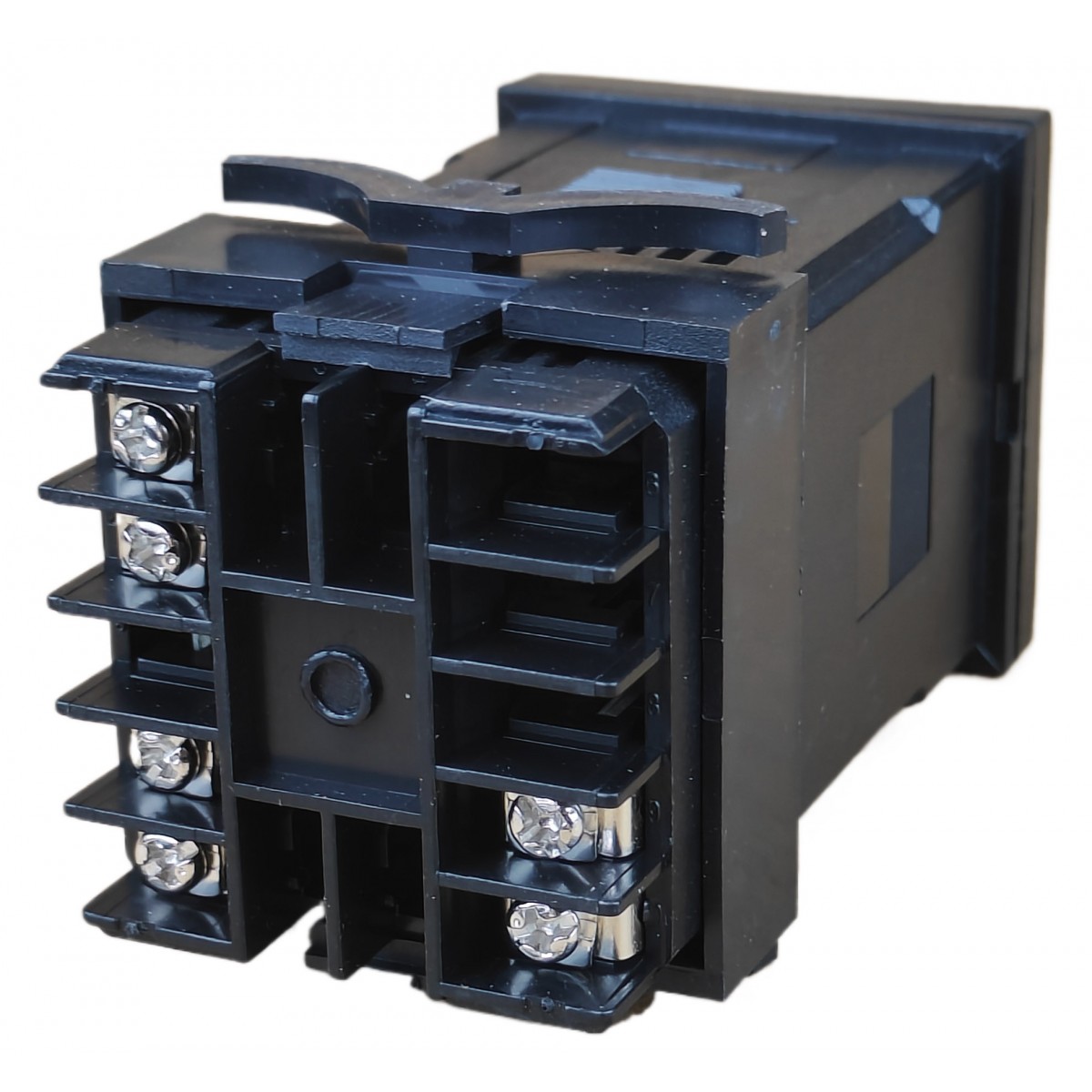

REX-C100 - PID регулятор с функцией автоматической настройки, используется для точной установки и поддержания температуры в заданных пределах.
Прибор предназначен для управления процессом нагрева и обеспечивает быструю и точную регулировку температуры. PID регулятор широко используется в коптильнях, отоплении, в холодильных установках реакторах и других устройствах, требующих поддержания точной температуры.

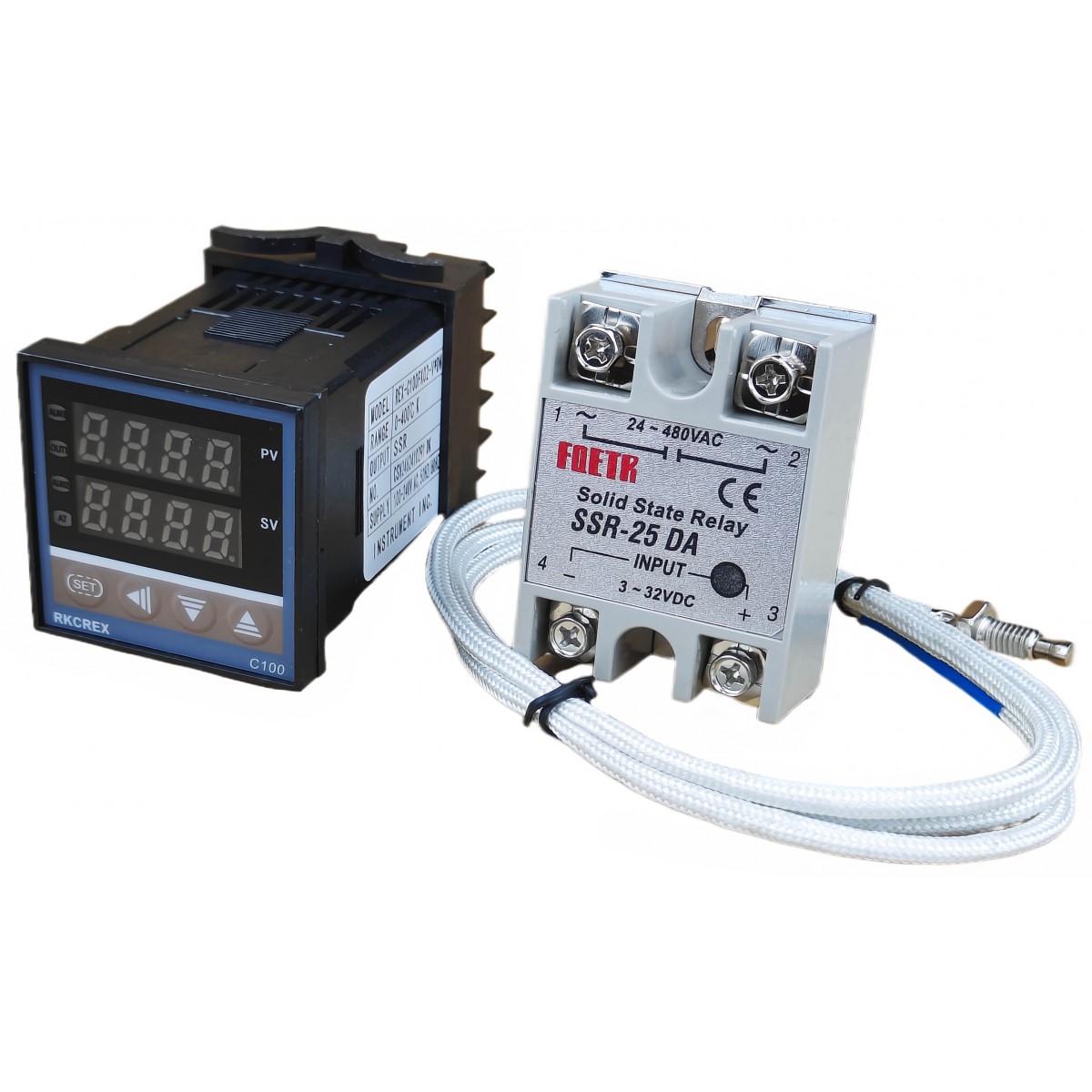

В комплект входит:
- головное устройство - термореле REX-C100
- термопара 800°C
- твердотельное реле SSR-25DA
Точность измерения: ±0,5% полной шкалы
Разрешение: 14 бит
Цикл выборки: 0,5 сек.
Размеры: 48 x 48 x 88 (мм) ±0,2 мм
Значение процесса (PV), значение настройки (SV)
Выход, самонастройка может указываться: светодиод
Самонастраиваемый контроль
Выход: SSR Релейный выход !!!
Значение настройки (SV): идентично диапазону измерений (PV)
Пропорциональный диапазон (P): 0 ~ полный диапазон (управление ВКЛ/ВЫКЛ при установке на 0)
Время интегрирования (I): 0~3600 с (без интегрирования при установке на 0)
Время производной (D): 0 ~ 3600 сек (без действия производной, если установлено значение 0)
Пропорциональный цикл теплового сброса: 1~100 сек.
Диапазон температур: от 0 до 400
Сопротивление изоляции: >50 МОм (500 В постоянного тока)
Сопротивление изоляции: 1500 В переменного тока/мин.
Мощность: 10 ВА
Среда обслуживания: 0 ~ 50,
Окружающая среда без агрессивных газов 30~85% относительной влажности
Твердотельное реле (однофазное) SSR-25DA
Характеристики:
Модель: SSR-25DA
Ном. управляющее напряжение 3-32В постоянного тока
Ном. напряжение нагрузки 24-380В
Макс. ток нагрузки 25А
Резистивная нагрузка +-10А -2000-2200 Ват
Индуктивная нагрузка 3,2А -700 Ват
Диапазон рабочих температур -20°С +70°С

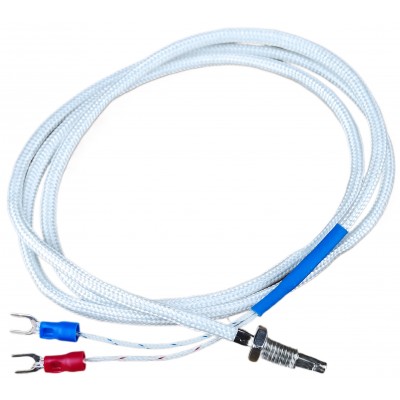

Датчик температуры, термопара тип K (0...800 °C), под резьбу M6
Характеристики:
Температурный диапазон: 0-800 °C
Диаметр рези: 6 мм
Внутреннее утепление: стекловолокна
Общая длина: примерно 1 м
Расстояние между клеммами вилки: 5 мм
